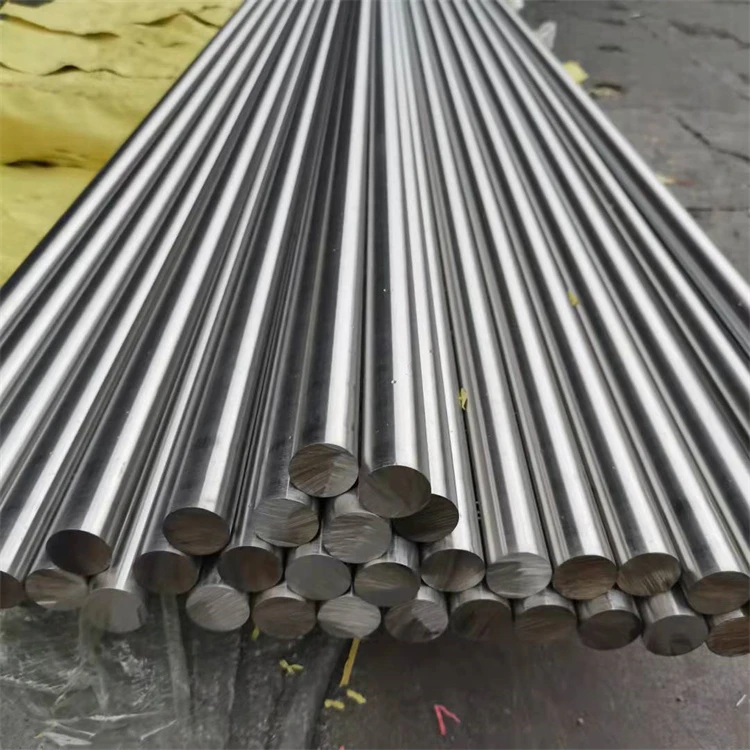

KOVAR

1. Koeffiċjent ta 'espansjoni termali li jaqbel ħġieġ iebes u ċeramika (vantaġġ ewlieni): Fi ħdan il-medda tat-temperatura ta' -80 grad sa +450 grad, il-koeffiċjent ta 'espansjoni lineari medju huwa 4.5 - 6.5 × 10⁻⁶ / grad, li huwa kważi perfettament imqabbel mal-ħġieġ borosilikat u alumina-ċeramika fit-tul ta' affidabilità, affidabilità tagħha u alumina. assemblaġġ.
2. Prestazzjoni eċċellenti ta 'siġillar ermetiku: Wara trattament ta' qabel-ossidazzjoni, KOVAR jifforma rabta kimika mal-ħġieġ imdewweb. Ir-rata tat-tnixxija wara s-siġillar tista 'tilħaq < 1 × 10⁻⁹ Pa·m³/s, li tissodisfa r-rekwiżiti għall-ippakkjar elettroniku ta' -affidabbiltà għolja.
3. Plastiċità tajba u tħaddim: B'titwil ittemprat ta '20-30%, jista' jgħaddi minn diversi operazzjonijiet ta 'formazzjoni bħal rolling kiesaħ, tpinġija kiesħa, stampar u magni.
4. Prestazzjoni superjuri ta 'l-iwweldjar u s-siġillar: Jista' jiġi konness bl-użu ta 'metodi bħall-iwweldjar TIG, iwweldjar ta' reżistenza, iwweldjar bir-raġġ ta 'elettroni, iwweldjar bil-lejżer, u ibbrejżjar, b'qawwa għolja ta' siġillar meta mwaħħla ma 'ħġieġ u ċeramika.
5. Stabbiltà dimensjonali tajba: Wara t-trattament ta 'stabbilizzazzjoni, il-bidliet dimensjonali matul is-servizz fit-tul - huma minimi, li jagħmilha adattata għal komponenti elettroniċi ta' preċiżjoni.
6. Jikkonforma ma 'standards internazzjonali multipli: ASTM F15, UNS K94610, GB/T 15018 (4J29), MIL-I-23011, eċċ.

A:

L-espansjoni-propjetajiet ta' tqabbil ta' KOVAR ġejjin mill-kontenut ta' nikil-kobalt u l-karatteristiċi ferromanjetiċi tiegħu kkontrollati b'mod preċiż:

1. Applikazzjonijiet Estiżi tal-Effett Invar:
Il-proprjetajiet ta 'espansjoni ta' KOVAR huma bbażati fuq l-effett Invar iżda jestendu u ċċaqlaq il-medda ta' temperatura ta' espansjoni baxxa oriġinarjament dejqa-(-100 grad sa +200 grad ) għal firxa ta 'temperatura ogħla (temperatura tal-kamra għal +450 grad ) billi żżid madwar 17% kobalt u taġġusta l-kontenut tan-nikil għal madwar 29%. Dan jallinja perfettament mal-firxa tat-temperatura tat-trattib tal-ħġieġ borosilikat.
2. Azzjoni Sinerġistika tan-Nikil u l-Kobalt:
Il-bejn wieħed u ieħor 29% nikil u 17% kobalt fil-liga jaħdmu flimkien biex jagħmlu l-kurva ta ' espansjoni tal-liga kważi kompletament jikkoinċidu ma ' dik tal-ħġieġ iebes fit-temperatura tal-kamra għall-firxa tat-temperatura tal-ħġieġ ittemprar. Din it-taqbila preċiża tiżgura li matul il-proċess tat-tkessiħ tas-siġillar, il-kontrazzjoni tal-metall taqbel mal-ħġieġ eżattament, u tevita stress residwu eċċessiv fl-interface tas-siġill.
3. Relazzjoni Bejn il-Punt Curie u t-Temperatura Operattiva:
KOVAR għandu punt Curie ta 'madwar 415 grad, u l-limitu ta' fuq tat-temperatura operattiva tiegħu (madwar 450 grad) jaqa 'b'mod preċiż fil-firxa tat-temperatura ta' l-ittemprar tal-ħġieġ borosilikat. Din mhix koinċidenza iżda aspett ewlieni tad-disinn tal-liga -meta t-tranżizzjonijiet tal-liga minn ferromanjetiku għal paramanjetiku, il-bidla tagħha fil-koeffiċjent ta 'espansjoni tissinkronizza mal-bidla fil-karatteristiċi tal-espansjoni tal-ħġieġ, u tikseb tqabbil tul il-firxa kollha tat-temperatura.

It-trattament bis-sħana ta 'KOVAR għandu impatt deċiżiv fuq l-istabbiltà mikrostrutturali finali, l-eżattezza dimensjonali, u l-prestazzjoni tas-siġillar ermetiku:
1. Ittemprar (Ħelsien mill-istress, Omoġenizzazzjoni tal-Istruttura):
Saħħan sa 800-900 grad, żomm għal 0.5 sa siegħa, imbagħad kessaħ fil-forn jew kessaħ bl-arja b'rata Inqas minn jew ugwali għal 300 grad fis-siegħa biex tikseb struttura awstenitika stabbli u karatteristiċi ta 'espansjoni uniformi.
2. Trattament ta' Stabbilizzazzjoni (Rakkomandat għal Partijiet ta'-Preċiżjoni Għolja):
Żomm fi 300-400 grad għal 1 sa 4 sigħat, imbagħad kessaħ bil-mod għat-temperatura tal-kamra biex telimina l-istress residwu, tistabbilizza l-istruttura awstenitika, u timminimizza drift dimensjonali waqt l-użu sussegwenti.
3. Trattament ta' -Ossidazzjoni (għall-Issiġillar tal-Ħġieġ):
Żomm f'900-1000 grad għal 15 sa 30 minuta f'atmosfera ta 'idroġenu mxarrba jew atmosfera ta' nitroġenu b'ammont xieraq ta 'ossiġnu biex tifforma film ta' ossidu dens bi ħxuna ta '2-5 μm, li tiżgura siġillar tajjeb bil-ħġieġ. Il-komponent ewlieni tal-film tal-ossidu huwa l-istruttura spinel (Co,Ni)Fe₂O₄.
4. Trattament ta' Relief għall-istress (Wara l-Maċinar):
Żomm f'200-300 grad għal 1 sa 2 sigħat, imbagħad kessaħ bl-arja biex tevita d-deformazzjoni kkawżata minn stress tal-qtugħ.
Nota: KOVAR huwa suxxettibbli għat-tkabbir tal-qamħ f'temperaturi għoljin, għalhekk it-temperatura u l-ħin tal-ittemprar għandhom jiġu kkontrollati b'mod strett. It-trattament ta '-ossidazzjoni ta' qabel huwa proċess kritiku fis-siġillar ermetiku tal-ħġieġ, peress li l-ħxuna u l-uniformità tal-film tal-ossidu jaffettwaw direttament is-saħħa tat-twaħħil u l-issikkar tal-arja tas-siġill.

Temperatura ta 'Ħidma Effettiva (b'prestazzjoni stabbli ta' tqabbil ta' espansjoni):
Huwa rakkomandat li tkun ta' -80 grad sa +450 grad . F'din il-firxa tat-temperatura, tista 'żżomm koeffiċjent ta' espansjoni termali li tqabbel ħġieġ iebes u prestazzjoni eċċellenti ta 'siġillar li ma jgħaddix gass. L-aħjar firxa tat-temperatura tas-siġillar hija 300 grad sa 450 grad.
Temperatura ta'-espożizzjoni għal żmien qasir:
Sa +500 grad , iżda l-koeffiċjent ta 'espansjoni termali se jiżdied b'mod sinifikanti, li jista' jaffettwa l-affidabbiltà tas-siġill.
Prestazzjoni ta'-Temperatura Baxxa:
KOVAR iżomm saħħa tajba u toughness taħt -80 grad, iżda l-koeffiċjent ta 'espansjoni termali tiegħu jista' jiddevja ftit minn dak tal-ħġieġ. Għal applikazzjonijiet b'temperatura ultra-baxxa, l-affidabbiltà tas-siġillar ermetiku għandha tiġi evalwata abbażi ta' kundizzjonijiet operattivi speċifiċi.
Limitazzjonijiet ta'-temperatura għolja:
Meta t-temperatura taqbeż l-415 grad (punt Curie), il-liga tgħaddi minn ferromanjetika għal paramanjetika, li tirriżulta f'bidliet sinifikanti fil-karatteristiċi ta 'espansjoni tagħha u taqbila mnaqqsa mal-ħġieġ. Għalhekk, KOVAR mhuwiex adattat għal ambjenti ta'-temperatura għolja 'l fuq minn 450 grad .

KOVAR juri prestazzjoni eċċellenti ta 'siġillar ermetiku u huwa materjal ewlieni insostitwibbli fl-industrija tal-ippakkjar elettroniku:
1. Issiġillar ermetiku bil-ħġieġ:
Wara t-trattament ta' qabel-ossidazzjoni, KOVAR jifforma saff dens ta' ossidu (ħxuna 2-5 μm) fuq il-wiċċ tiegħu. Matul il-proċess tal-issiġillar tal-ħġieġ (b'madwar 900-1000 grad), il-ħġieġ imdewweb jeħel kimikament mas-saff tal-ossidu biex joħloq interface ssiġillat ermetikament b'saħħa għolja. Ir-rata ta 'tnixxija wara s-siġillar tista' tilħaq < 1 × 10⁻⁹ Pa·m³/s (skoperta ta 'tnixxija tal-ispettrometrija tal-massa tal-elju).
2. Issiġillar biċ-ċeramika:
KOVAR jista 'jiġi ssiġillat ma' ċeramika bħall-alumina u l-ossidu tal-berillju permezz ta 'ibbrejżjar attiv tal-metall (eż., metalli tal-mili TiCuAg) jew twaħħil dirett, li jagħmilha adattata għal ippakkjar taċ-ċeramika ta'-affidabbiltà għolja.
3. Punti ta 'Kontroll Ewlenin: It-tliet elementi ta' kontroll ewlenin għal Kovar u siġillar ermetiku tal-ħġieġ huma:
Ħxuna tal-film tal-ossidu: 2-5 μm. Irqiq wisq jirriżulta f'saħħa tas-siġillar insuffiċjenti, u ħoxna wisq tikkawża li l-film tal-ossidu jitqaxxar.
Temperatura tas-siġillar: 900-1000 grad, li tqabbel il-punt tat-trattib tal-ħġieġ
Rata ta 'tkessiħ: Tkessiħ bil-mod huwa meħtieġ (Inqas minn jew ugwali għal 300 grad fis-siegħa) biex jipprevjeni xokk termali milli jikkawża qsim tal-ħġieġ.
4. Affidabilità:
Il-komponenti ermetiċi KOVAR jistgħu jifilħu aktar minn 1000 ċiklu ta 'temperatura bejn -80 grad u +450 grad mingħajr ma jaqbżu r-rati ta' tnixxija jew jesperjenzaw ħsara mekkanika.

Is-sostituzzjoni parzjali hija possibbli, iżda għandha tiġi evalwata abbażi ta' firxiet ta' temperatura speċifiċi u rekwiżiti tal-materjal tas-siġillar:
Vantaġġi ta 'KOVAR:

1. It-tqabbil tal-koeffiċjent ta 'espansjoni termali tal-ħġieġ borosilikat fil-medda ta' -80 grad sa +450 grad, hija l-liga tas-siġillar l-aktar użata u teknikament matura fil-qasam tal-ippakkjar elettroniku.
2. Ħidma tajba u weldjabbiltà, li tippermetti li tiġi ffurmata f'diversi forom.
3. Qawwa għolja tas-siġill u tnixxija tajba, b'rata ta 'tnixxija baxxa daqs < 1 × 10⁻⁹ Pa·m³/s.
4. Għandu proprjetajiet tajbin ta 'espansjoni termali li jaqblu simili għal dawk taċ-ċeramika tal-alumina.

Limitazzjonijiet ta' KOVAR:
1. Differenzi fil-kompatibilità ma 'tipi differenti ta' ħġieġ:
Huwa inkompatibbli mal-ħġieġ tas-soda-ġir (koeffiċjent ta 'espansjoni madwar 9 × 10⁻⁶ / grad ) u ligi oħra tas-siġillar (bħal 4J28) għandhom jintgħażlu minflok.
2. Differenzi mill-iwweldjar bl-istainless steel ordinarju:
Meta l-iwweldjar bl-istainless steel awstenitiku, għandha tingħata attenzjoni lill-istress ikkawżat minn differenzi fil-koeffiċjent ta 'espansjoni termali.
3. Inadequate high-temperature (>500 grad) prestazzjoni:
Il-koeffiċjent ta' espansjoni termali jiżdied b'mod sinifikanti lil hinn mill-punt ta' Curie, u jagħmilha mhux adattata għal ambjenti ta' temperatura ultra-għoli-.

4. Ma jaqblux mal-ħġieġ ta'-espansjoni baxxa:
Għall-ħġieġ tal-kwarz (b'koeffiċjent ta 'espansjoni ta' madwar 0.5 × 10⁻⁶ / grad), għandhom jintgħażlu ligi ta 'siġillar ta' espansjoni baxxa -(bħal 4J36).

Rakkomandazzjonijiet tal-Għażla tal-Materjal:
Għal għażla ta 'materjal speċifiku, jekk jogħġbok ipprovdi kundizzjonijiet operattivi dettaljati (tip ta' materjal ta 'siġillant, firxa ta' temperatura, medju ambjentali, ħajja tas-servizz). Nistgħu ngħinu b'analiżi teknika u ekonomika ta 'tqabbil biex ngħinuk tagħmel l-aħjar għażla bejn KOVAR u gradi oħra ta' liga tas-siġill.
Għal kwotazzjonijiet dwar speċifikazzjonijiet speċifiċi, rapporti tat-test tal-materjal, jew folji tal-parametri tekniċi, jekk jogħġbok ikkuntattja lill-inġiniera tal-bejgħ tagħna. Aħna nappoġġjaw il-personalizzazzjoni tad-dimensjonijiet, il-kundizzjonijiet tat-trattament tas-sħana, u t-trattamenti tal-wiċċ kif meħtieġ, u nipprovdu sett sħiħ ta 'dokumenti ċċertifikati internazzjonalment.
